ТЭНП · патронный · пальчиковый · одноконцевой · H7

ТЭН патронный (ТЭНП). Казань!

Name: ТЭН патронный (ТЭНП). Казань!
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.

Заказать патронный ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Казаньдоставка

Специализируясь на индивидуальном производстве патронных ТЭНов, мы предлагаем передовые технические решения, адаптированные к конкретным потребностям вашего производства. Наша продукция охватывает широкий спектр технических характеристик, отвечая высоким стандартам качества и эффективности.

Напряжение: Вариативность от 12 до 600 вольт, с ключевыми значениями в 220в, 230в, и 380в, обеспечивает гибкость применения в различных условиях.
Конструкция: Предлагаем ТЭНы различных форм – цилиндрические, плоские, спиральные, с возможностью интеграции в любое оборудование.
Материалы: Использование высококачественного нихрома для спиралей и оксида магния для изоляции обеспечивает высокую эффективность и долговечность.

Варианты выводов и подключения

Провода с металлическим шлангом для защиты от механических повреждений.
Металлическая оплетка для повышенной прочности и долговечности.
Силиконовая заделка и кабель в силиконовой оболочке для высокотемпературных приложений.
Штуцер с резьбой, керамическая заделка, угловой блок с металлическим шлангом, фланец с отверстием крепления для специфических требований монтажа.

Термопары и дополнительные функции

Мы предлагаем интеграцию термопар ТЖК (J), ТХА (К), ТХК (L) для контроля температуры, включая варианты врезных, вкручиваемых и игольчатых. Это позволяет точно поддерживать рабочие параметры, повышая эффективность и безопасность процессов.

Применение нашего продукта

Наши патронные ТЭНы находят применение в самых разнообразных областях, включая:

Теплообменное оборудование
Промышленные печи и котлы
Оборудование для обработки пластмасс и резины
Системы водоснабжения и отопления

Обращаясь к нам за решениями в области патронных ТЭНов, вы получаете не только высококачественный продукт, но и полную техническую поддержку, включая помощь в подборе оптимальных характеристик и консультации по интеграции в существующие производственные линии.

Патронный ТЭН – универсальный электрический нагреватель, используемый для нагрева твердых объектов, жидкостей, газов, пр. Имеет герметичное исполнение, создает мощный тепловой поток, позволяющий быстро и равномерно нагреть среду

Герметичный пальчиковый ТЭН широко применяется для обеспечения требуемой температуры:

химическим составам;
жидкостям, жирам, воздуху.

Мы изготавливаем нагреватели с 2 вариантами контактных выводов:

одноконцевые – выводы с одной стороны;
двуконцевые – выводы с обеих торцевых сторон;

По форме прибор может быть – прямой или угловой.

Заказать нагреватель в Казани можно с индивидуальными конструктивными элементами – со встроенной термопарой или с дополнительной защитой выводов контактов.

Компания ТЭН-МИАСС выполняет единичные заказы, а также удовлетворяет масштабные потребности. На оптовые партии предоставляются скидки. Мы поможем с доставкой – по России за наш счет, по СНГ – по максимально выгодной логистической схеме.

Заказать патронный ТЭН с гарантией 1 год можно по телефону, электронной почте, заполнив он-лайн заявку на сайте.

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Пять типов патронных ТЭНов

Стандартный ТЭНП

Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.

Миниатюрный (Ø4–6,5 мм)

Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.

ТЭНП с термопарой K или J

Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.

ТЭНП с наружной резьбой

Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.

ТЭНП с фланцем

Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.

Формы патронных ТЭНов

Прямой (основная форма)

Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.

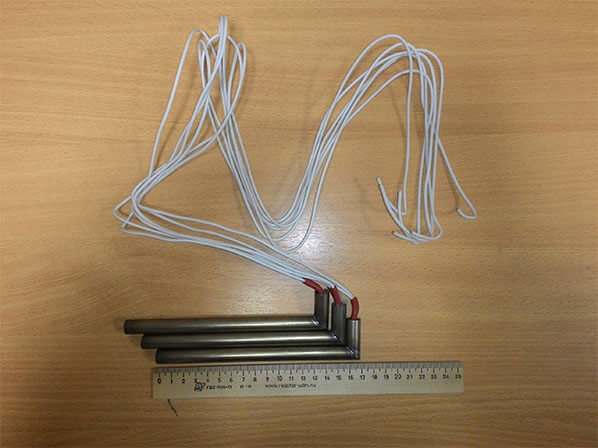

Г-образный (редкая форма)

Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.

С резьбой M10–M22

Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.

Технические параметры ТЭНП

Диаметр4; 6,5; 8; 10; 12,5; 16; 20 мм

Мощность0,05 — 3 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Длина активной части30 — 500 мм

Рабочая температурадо 750 °C (оболочка нержавейка)

Посадочный допускH7 (скользящая посадка по ISO 286)

ОболочкаНержавейка 12Х18Н10Т (стандарт), Incoloy 840 (опция)

НаполнительПериклаз MgO

СтандартDIN 44762, ТУ производителя

Маркировка ТЭНП

ТЭНП 12.20.800.220 К Патронный · Ø 12 мм · длина 20 см · 800 Вт · 220 В · термопара тип К

ТЭНП 10.15.500.220 Патронный · Ø 10 мм · длина 15 см · 500 Вт · 220 В · без термопары

H7 — допуск посадочного отверстия по ISO 286. Длина холодной (пассивной) зоны у вывода указывается отдельно при заказе.

Вопросы и ответы

Что такое посадка H7 и зачем она нужна?

H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.

Чем патронный ТЭН отличается от трубчатого (стандартного)?

Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.

Какова максимальная рабочая температура ТЭНП?

Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.

Как правильно установить патронный ТЭН?

Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.

Зачем нужна встроенная термопара?

Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.

Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?

Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.

Заказ в Казань

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Казань — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.

Как заказать

Заявка

Форма ниже или звонок.

Эскиз

Согласуем размеры, форму, мощность.

Производство

От 1 шт. Гарантия 1 год.

Доставка

РФ, РБ, Казахстан, Армения.

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
